[과학교실] 항공기 어떻게 나는가

양력을 알기 위해서는~~

노즐의 원리를 알아야 해요

노즐 아시죠??

사진에도 적혀있는데

물 호스로 물 뿌리는데

손가락으로 물 나가는 부분을 절반정도 막으면

속도가 빨라지고 물이 멀리 나가는거 기억하시죠??

그것처럼

면적이 작아지면 속도가 빨라져요

속도가 빨라지면 압력이 낮아지구요~~^^



날개도 보면

윗부분이 볼록하고

아랫부분은 좀 평평한 느낌이에요~~

윗부분을 노즐의 원리랑 비교를 하면 되어요



날개 윗부분은 노즐의 원리 처럼

공기의 속도가 빨라져요

속도가 빠르면 압력이 낮아지구요~~



날개 아랫면 보다 윗면이 상대적으로 압력이 낮아져요~~



압력은 높은곳에서 낮은곳으로 흐르는데

중간에 날개가 막고 있으니까

날개를 밀어서라도 압력이 낮은곳으로 가려고 해요~~



그러면 날개가 위로 뜨는거겠지요??^^



[과학교실] 항공기 어떻게 나는가

사진 보시면 양력 공식이 있어요

양력 = 1/2 * 공기밀도 * 비행기 속도의 제곱 * 날개 면적 * 양력계수

입니다~

양력계수 그래프는 위에 그려놨죠??

그래프에서 알파는

받음각이에요~~

비행기 날개의 코드라인과 바람과의 각도 입니다



그래프를 보면

알파가 음일때도 어느정도의 양력이 발생이 되고~~

알파가 양일때 양력이 증가하다가 어느 순간에 꺾이면서 내려오다가 끊어져버리는거 보이시죠??



그니까

윗면이 볼록한 날개~~

날개 익형을 에어포일 이라고 해요

저런 날개에서 나타나는 양력방식이

저 그래프와 비슷해요



받음각이 너무 크면 비행기가 못난다는거 보이시죠??^^



[과학교실] 항공기 어떻게 나는가

그리고

코드라인은~~

날개의 앞전과 뒷전을 일자로 선을 그어 주었을때~~~

그 선을 코드라인 이라고 해요~~



받음각 =  코드라인과 바람과의 각도 라고 했죠



조종간을 오른쪽으로 밀면

주 날개에 달린 에일러론이라는 아이가 아래로 내려가요~~

아래로 내려가면

아까 말한



코드라인은 앞전과 뒷전을 일자로 그은건데~~

에일러론이 내려가면~~

바람과 코드라인 각도가 더 커지겠죠??

받음각이 커지면~~

양력이 커지구요~~~



에일러론은 왼쪽 오른쪽이 서로 반대로 움직여요~~~



왼쪽은 양력이 커지고~~

상대적으로

오른쪽은

에일러론이 위로 올라가고

바람과 코드라인 각도가 작아지니까

양력이 작아지죠



그럼 왼쪽 날개가 오른쪽 날개보다 양력이 커지니까~~

뒤에서 봤을때

시계 방향으로 비행기가 회전을 한답니다



[과학교실] 항공기 어떻게 나는가

그죠??

에일러론이 올라가면 코드라인과 바람과의 각도가 줄어들죠??^^



[과학교실] 항공기 어떻게 나는가

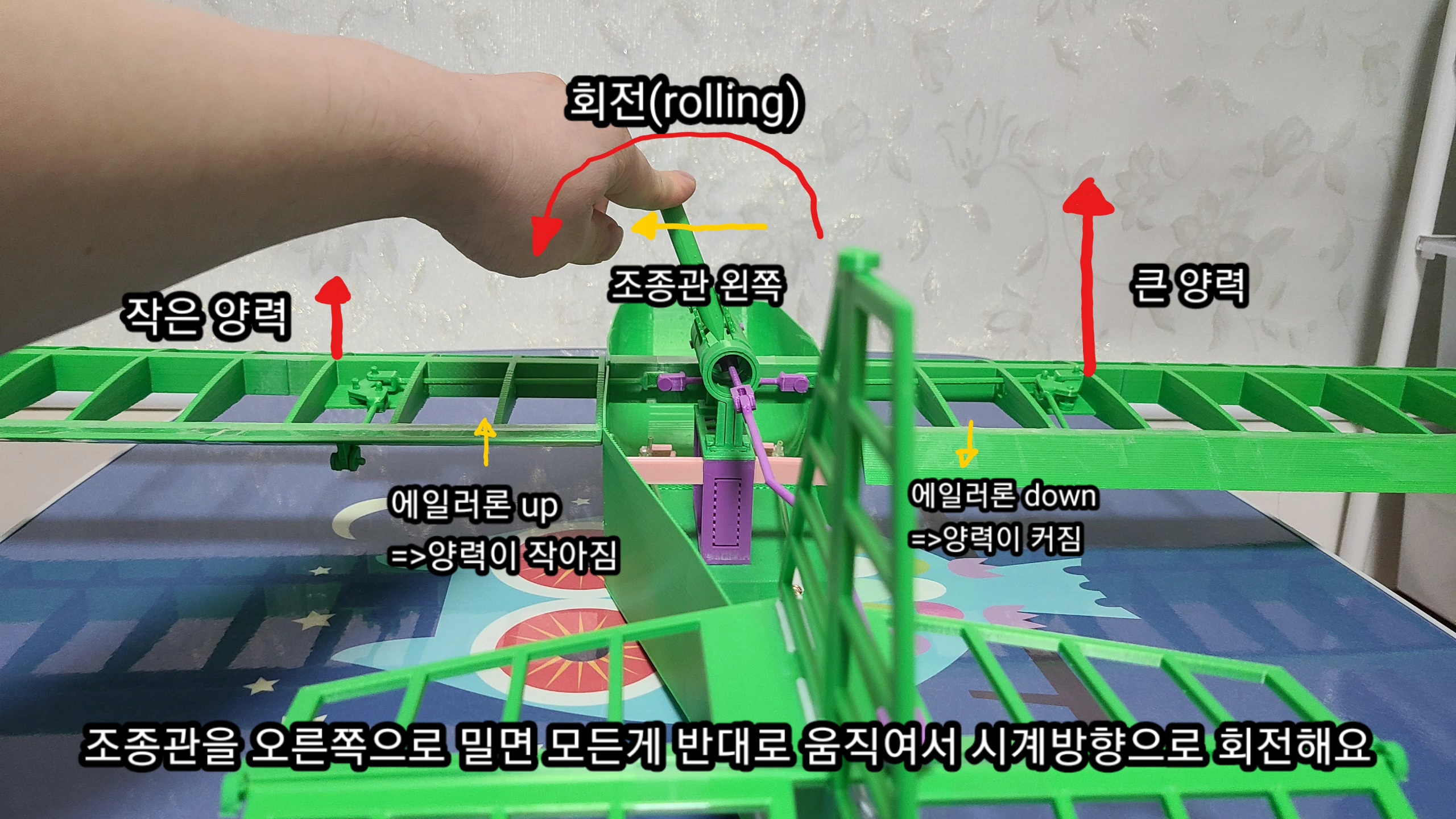

뒤에서 보면~~~

조종간을 왼쪽으로~~

왼쪽 에일러론 up

오른쪽 에일러론 down

왼족 날개 양력 작음

오른쪽 날개 양력 커짐

반시계 방향으로 회전~~



대충 이런식으로 움직인답니다~~^^



동영상 한번 봐보셔요



뭐...

사진들 나열하고

설명 적어논건데



인공지능 목소리를 해보았는데

좀 어색하더라구요^^

[과학교실] 항공기 어떻게 나는가





[과학교실] 항공기 어떻게 나는가



주날개의 에일러론 처럼

수평꼬리날개의 엘리베이터

수직꼬리날개의 러더~~



요것들도 같은 원리로 움직이니까~~

동영상 봐보셔용^^
